Definição:
A bobina de fechamento SCR é um acessório eletromecânico para disjuntores em caixa moldada da linha ABB Tmax (modelos T7 e X1). Permite o fechamento remoto do disjuntor por comando elétrico, além do fechamento manual. A bobina atua apenas quando as molas de fechamento do disjuntor estão carregadas e prontas para operar.
Função e Aplicação:
Permite acionamento remoto de fechamento do disjuntor por meio de sinal elétrico.
Indicada para painéis de distribuição e centros de comando que exigem controle à distância do estado do disjuntor.
Aplicável em sistemas industriais, prediais e de automação integrados a CLPs, relés de proteção ou sistemas de supervisão.
Princípio de Operação:
A bobina SCR (Silicon Controlled Rectifier) atua como disparador elétrico que, ao ser energizado com a tensão de controle correta, comuta rapidamente para fechar o disjuntor. O SCR controla a energia de fechamento de forma segura e rápida, com tempo de fechamento típico de cerca de 80?ms após o comando.
Características Elétricas Típicas:
Tipo de acionamento: SCR (fechamento por tiristor controlado).
Tensão de controle: Disponível em versões como 24?V AC/DC ou 220?240?V AC/DC, dependendo da variante.
Compatibilidade: Projetada para disjuntores ABB Tmax T7 e X1, incluindo versões com motorização ou acessórios de controle remoto.
Instalação:
A bobina é instalada no compartimento específico do disjuntor preparado para acessórios, podendo substituir ou complementar outros módulos como bobina de abertura ou bobina de mínima tensão.
Deve ser conectada corretamente aos terminais de controle de acordo com a tensão da bobina e as recomendações do fabricante, garantindo funcionamento seguro e evitando acionamentos indevidos.
PLACA PRINCIPAL GLL 749 (LD 301) HART SMAR
PLACA PRINCIPAL GLL 1034 (FY 303) SMAR
CONJUNTO PLACA E DISPLAY GLL 1443 (FY301) SMAR
DISPLAY 71111067 (PMP51B) ENDRESS HAUSER
PLACA ELETRÔNICA YOKOGAWA F9165VQ-01R90

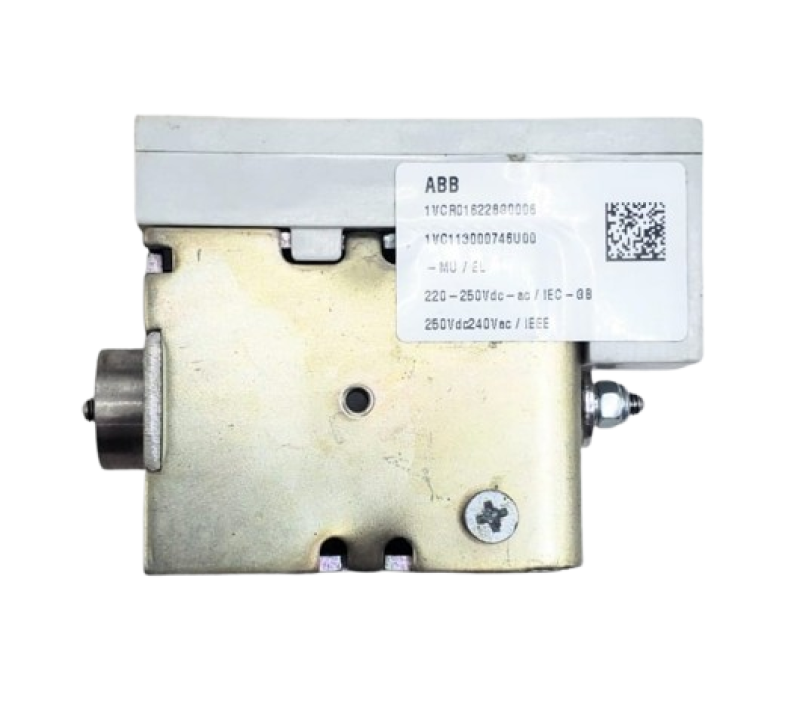

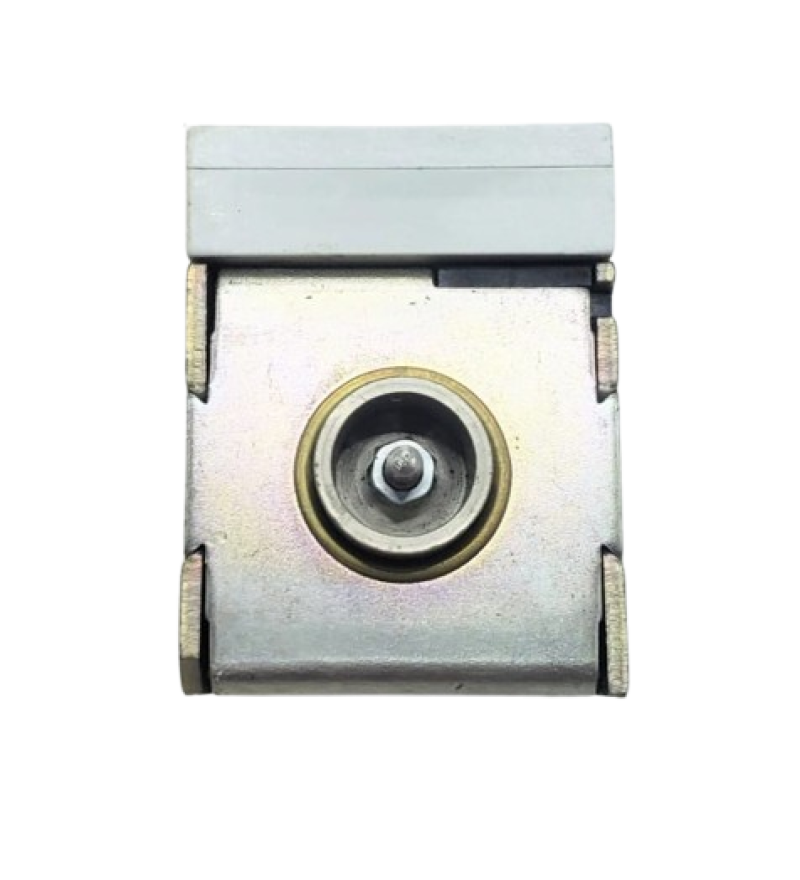

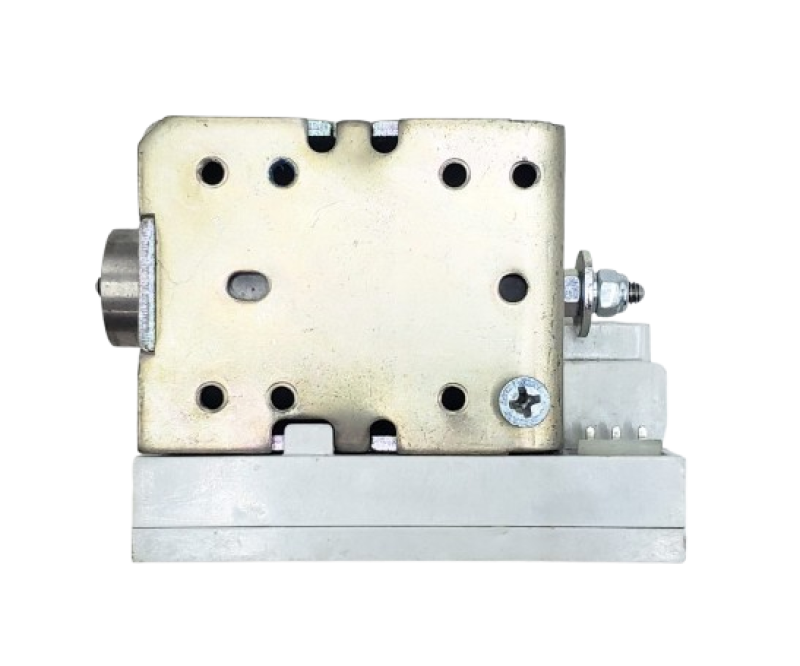

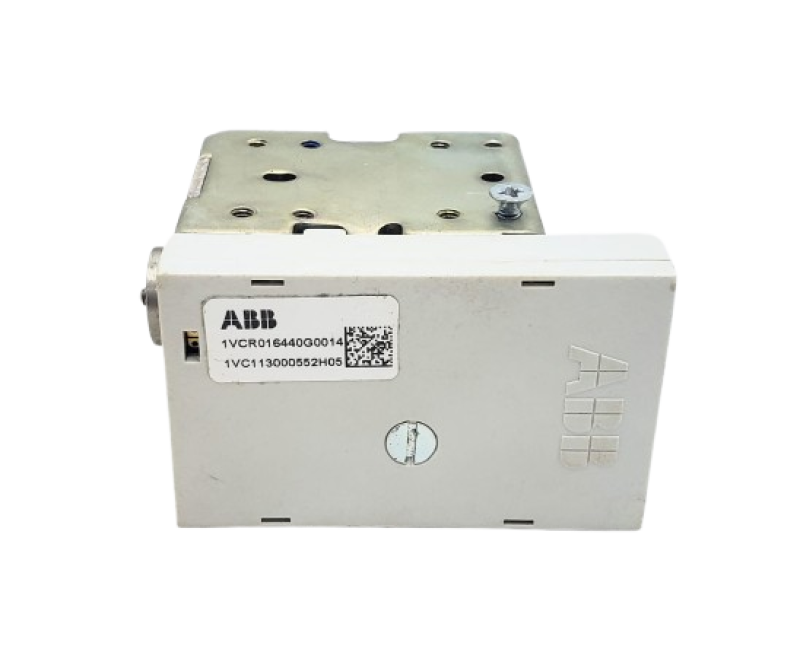

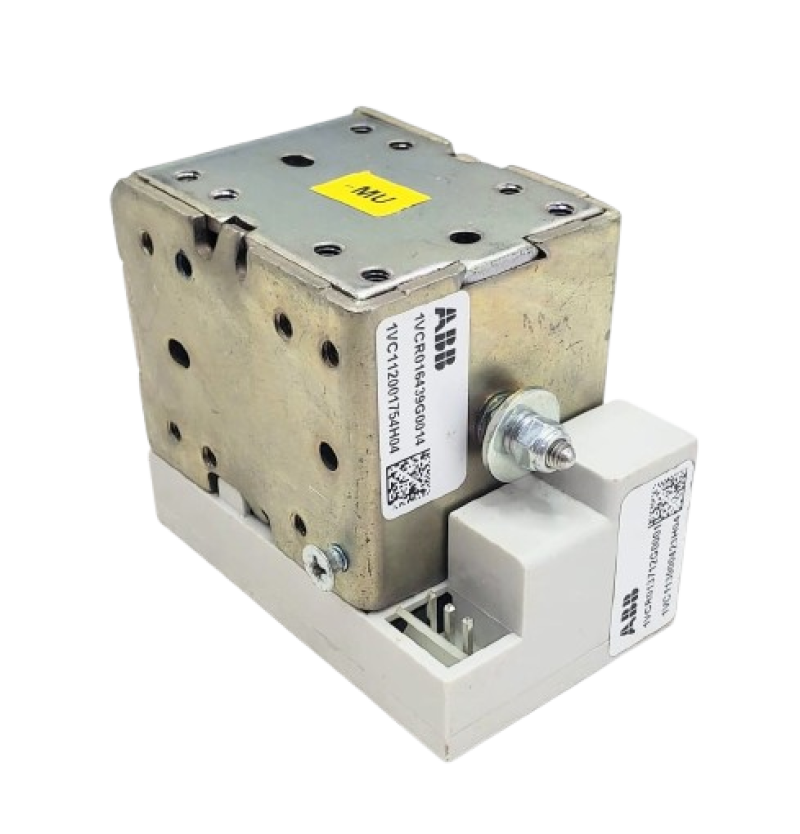

BOBINA DE FECHAMENTO SCR PARA DISJUNTORES DA LINHA ABB TMAX T7/X1
