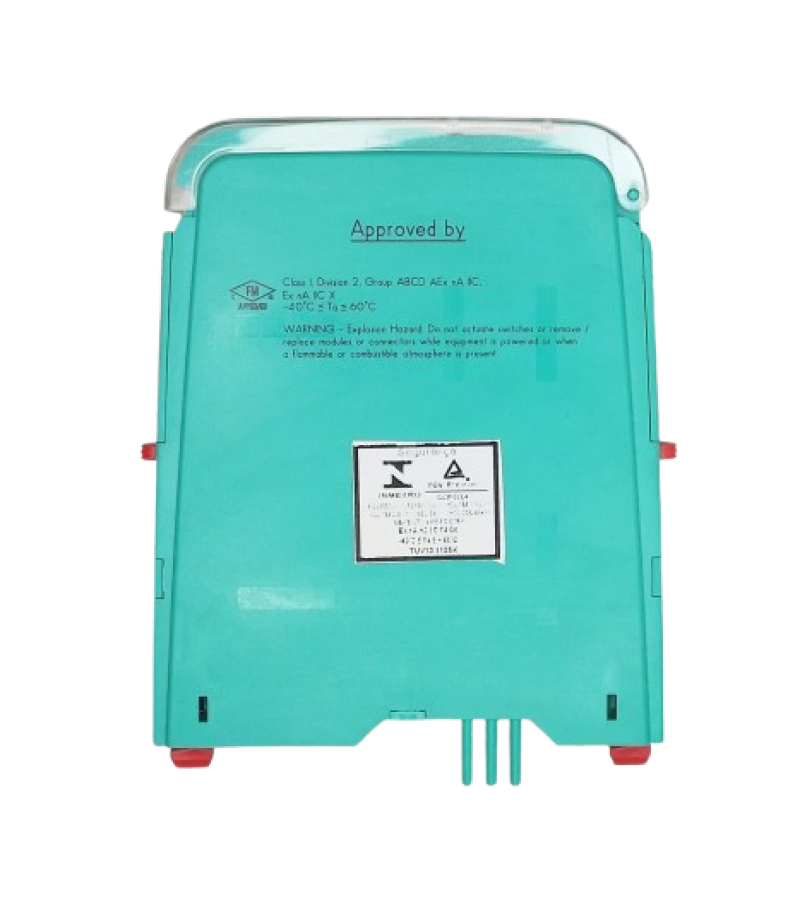

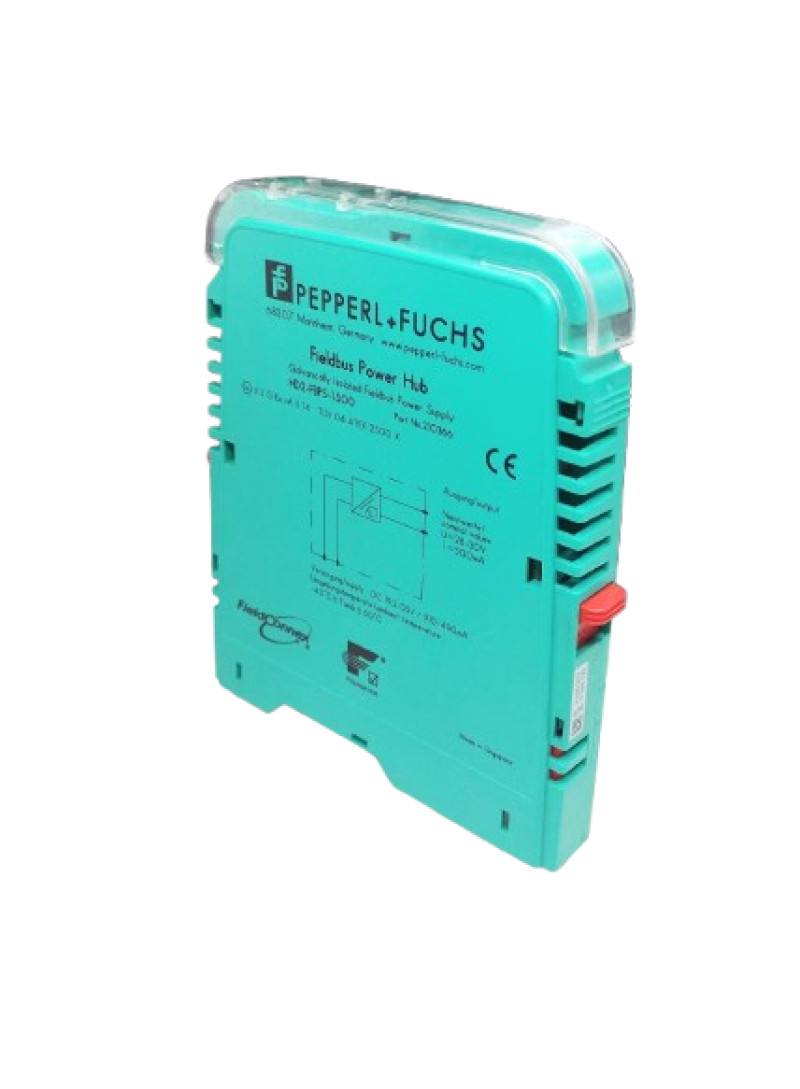

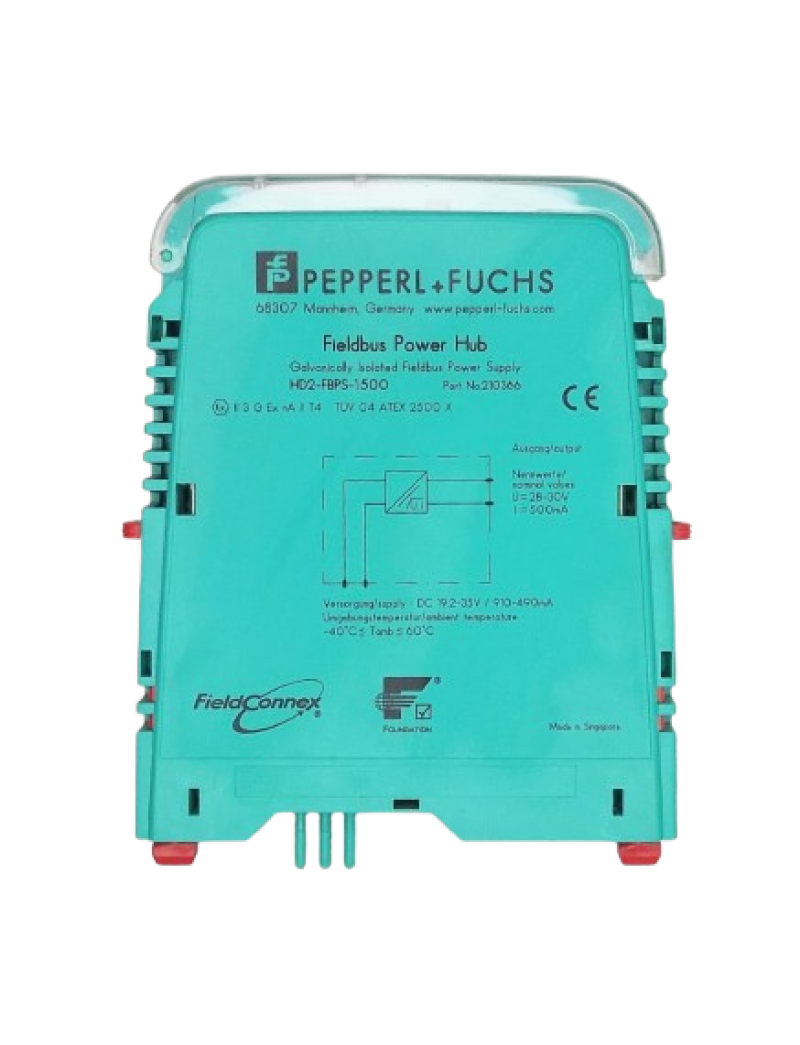

DESCRITIVO TÉCNICO – MÓDULO DE FONTE DE ALIMENTAÇÃO FIELDBUS PEPPERL+FUCHS HCD2-FBPS-1.500

O módulo HCD2-FBPS-1.500 é uma fonte de alimentação Fieldbus compacta desenvolvida para utilização em sistemas de automação industrial que utilizam os protocolos FOUNDATION Fieldbus H1 e PROFIBUS PA. O equipamento fornece alimentação estabilizada e confiável para segmentos de rede Fieldbus, permitindo o funcionamento seguro e contínuo de múltiplos instrumentos de campo conectados ao barramento.

O módulo converte a alimentação de entrada em uma tensão regulada adequada ao segmento Fieldbus, garantindo estabilidade elétrica, integridade da comunicação digital e proteção dos dispositivos conectados. Seu projeto compacto permite instalação em sistemas modulares, otimizando espaço em painéis e racks industriais.

Possui isolamento galvânico entre a alimentação de entrada e o segmento Fieldbus, reduzindo interferências elétricas e aumentando a confiabilidade operacional. O equipamento permite configuração redundante, possibilitando substituição do módulo sem interrupção do funcionamento do sistema, facilitando manutenções e aumentando a disponibilidade do processo.

Conta com indicadores luminosos para monitoramento do status operacional, permitindo rápida identificação de funcionamento normal ou condições de falha no segmento Fieldbus. O equipamento foi desenvolvido para operar em ambientes industriais severos, incluindo aplicações em áreas classificadas com risco potencial de atmosfera explosiva.

CARACTERÍSTICAS TÉCNICAS PRINCIPAIS

Tipo: Módulo de fonte de alimentação para rede Fieldbus
Protocolos compatíveis: FOUNDATION Fieldbus H1 e PROFIBUS PA
Tensão de entrada: 19,2 a 35 Vcc
Tensão de saída: 28 a 30 Vcc regulada
Corrente de saída: 500 mA por segmento
Proteção contra curto-circuito: Incorporada
Isolamento galvânico: Entre alimentação e segmento Fieldbus
Indicação de status: LEDs para operação e falha
Montagem: Sistema modular em placa base / rack industrial
Grau de proteção: IP20
Temperatura de operação: -40 °C a +70 °C
Construção: Compacta para alta densidade de instalação
