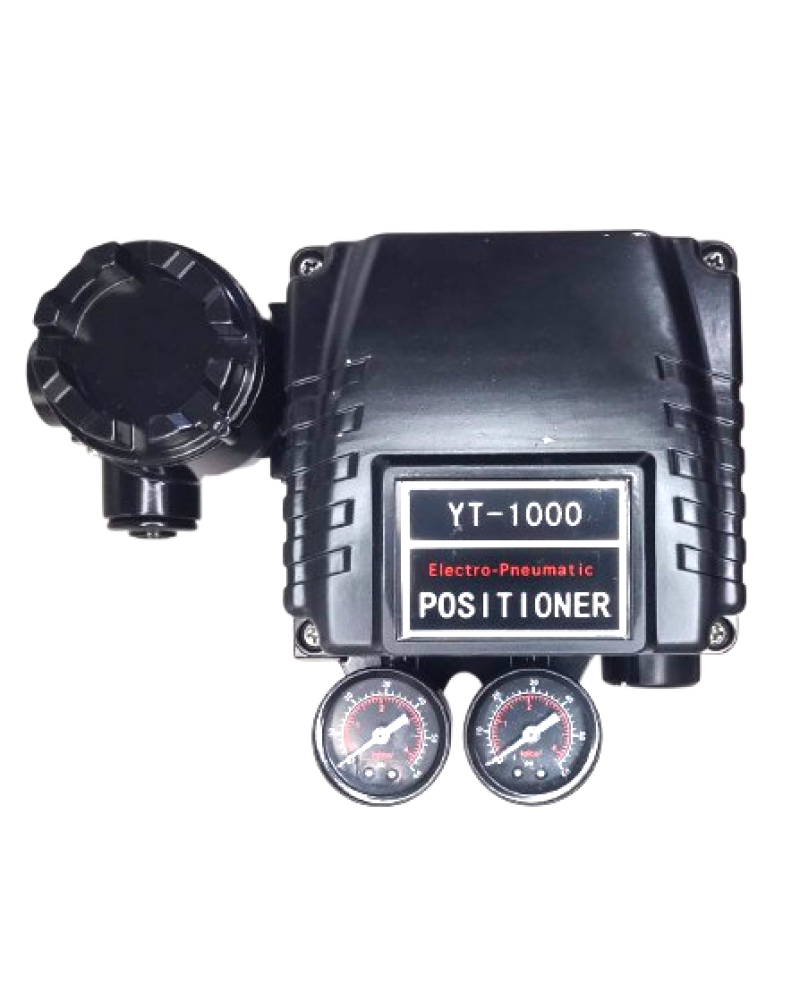

DESCRITIVA – POSICIONADOR ELETROPNEUMATICO YT-1000L

O posicionador eletropneumático YT-1000L é utilizado para o controle preciso da posição de válvulas de controle equipadas com atuadores pneumáticos lineares. Sua principal função é converter um sinal elétrico padrão de 4-20 mA, proveniente de sistemas de automação ou controladores de processo, em um sinal pneumático proporcional, garantindo que a válvula atinja e mantenha a posição correta conforme o sinal de comando.

O equipamento opera comparando continuamente o sinal de entrada com a posição real da haste do atuador. A partir dessa comparação, ajusta automaticamente a pressão do ar de saída, corrigindo desvios e assegurando alta precisão, estabilidade e repetibilidade no controle do processo.

O YT-1000L possui construção robusta em alumínio fundido, adequada para ambientes industriais severos, com elevado grau de proteção contra poeira e umidade. Permite configuração para atuação simples ou dupla, sendo compatível com uma ampla gama de válvulas de controle lineares.

Os ajustes de zero e span são realizados manualmente no próprio equipamento, facilitando a calibração e a manutenção em campo. O posicionador apresenta baixo consumo de ar, resposta rápida às variações de sinal e excelente desempenho dinâmico, garantindo confiabilidade operacional e eficiência do sistema pneumático.

É amplamente aplicado em processos industriais de controle de vazão, pressão, nível e temperatura em setores como químico, petroquímico, sucroenergético, papel e celulose, energia e tratamento de água e efluentes.

CARACTERISTICAS TECNICAS – POSICIONADOR YT-1000L

Tipo
Posicionador eletropneumatico linear

Sinal de entrada
4-20 mA CC

Impedancia de entrada
Aproximadamente 250 ohms

Pressao de alimentacao
1,4 a 7,0 bar
20 a 100 psi

Tipo de atuacao
Simples acao ou dupla acao, configuravel

Curso do atuador
10 a 150 mm

Linearidade
±1 por cento para simples acao
±2 por cento para dupla acao

Histerese
±1 por cento da escala total

Repetibilidade
±0,5 por cento da escala total

Consumo de ar
Baixo consumo, dependente da condicao de operacao

Conexoes pneumaticas
Entrada de ar 1/4 NPT ou PT
Saidas 1/4 NPT ou PT
Conexoes para manometro 1/8 NPT ou PT

Conexao eletrica
Rosca 1/2 NPT ou G 1/2

Material do corpo
Aluminio fundido

Grau de protecao
IP66

Temperatura de operacao
-20 °C a +70 °C

Montagem
Montagem direta em atuadores lineares conforme padrao NAMUR

Aplicacao
Valvulas de controle para processos industriais
