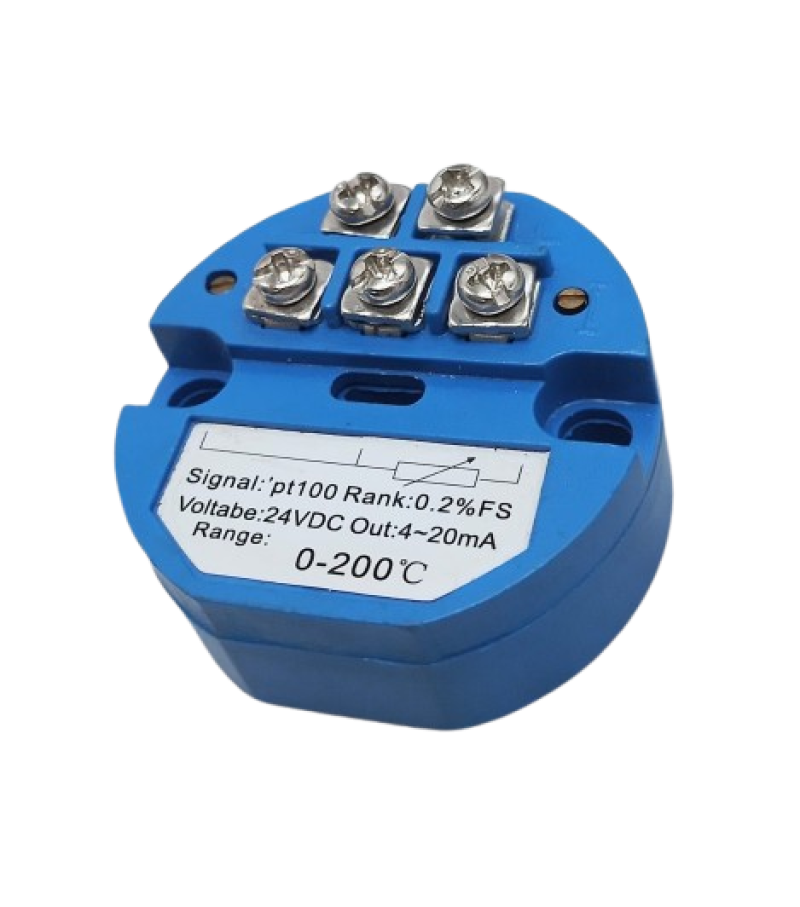

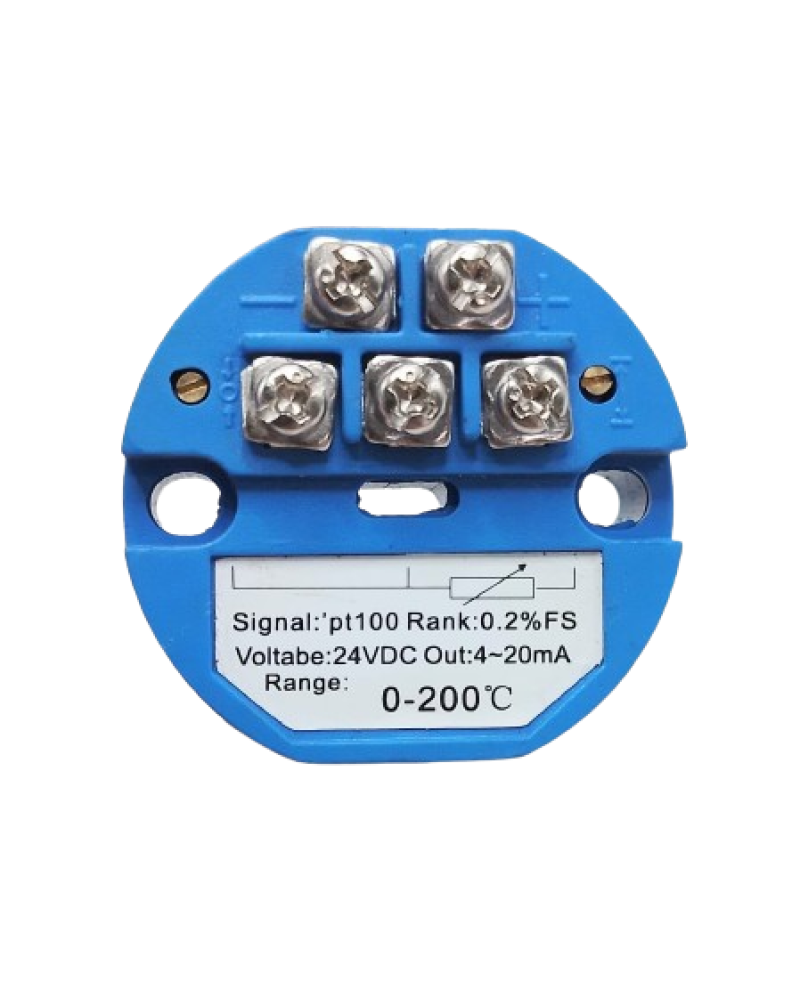

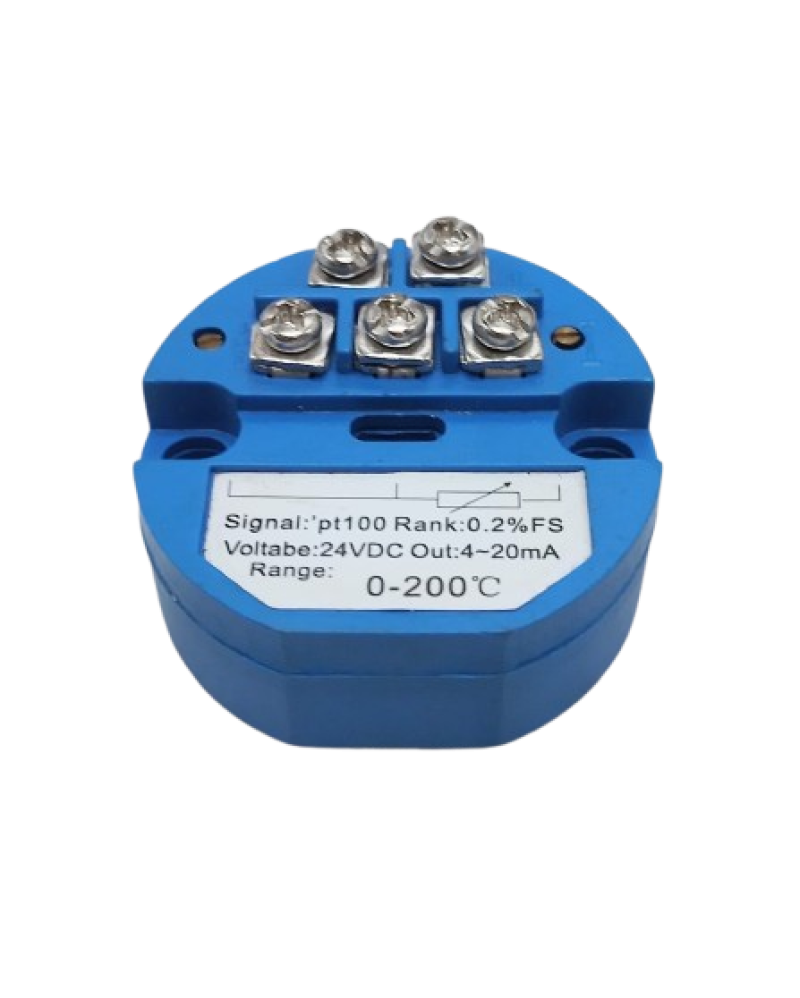

Transmissor de Temperatura – PT100

O Transmissor de Temperatura PT100 é um dispositivo eletrônico projetado para converter o sinal de sensores de resistência do tipo PT100 em um sinal padrão de 4–20?mA, linearizado e compatível com sistemas de automação industrial. Ele permite medições precisas de temperatura, garantindo confiabilidade em processos críticos.

Descrição Geral

• Tipo de sensor: PT100 (Resistência de Platina)

• Função: Conversão do sinal de resistência em sinal analógico padronizado (4–20?mA)

• Aplicação: Monitoramento e controle de temperatura em processos industriais, automação predial, laboratórios e indústrias químicas, alimentícias, farmacêuticas, petroquímicas e de energia.

Características Técnicas

• Sinal de saída: 4–20?mA, dois fios ou três fios (dependendo do modelo)

• Faixa de medição: Tipicamente –200?°C a +850?°C (depende do sensor e modelo do transmissor)

• Precisão: Geralmente 0,1?% a 0,2?% do span

• Alimentação: 12 a 35?V?CC (via loop)

• Montagem: Cabeçote de sensor ou trilho DIN, dependendo do modelo

• Temperatura de operação do transmissor: –40?°C a +85?°C

• Configuração: Possibilidade de ajuste de faixa, linearização e calibração em dois pontos

• Isolamento elétrico: Entrada, saída e alimentação isoladas eletricamente para maior segurança

• Diagnóstico: Alguns modelos oferecem detecção de falha no sensor, com saída configurável para up?scale ou down?scale

• Compatibilidade: Compatível com sistemas SCADA, CLP, DCS e controladores analógicos
