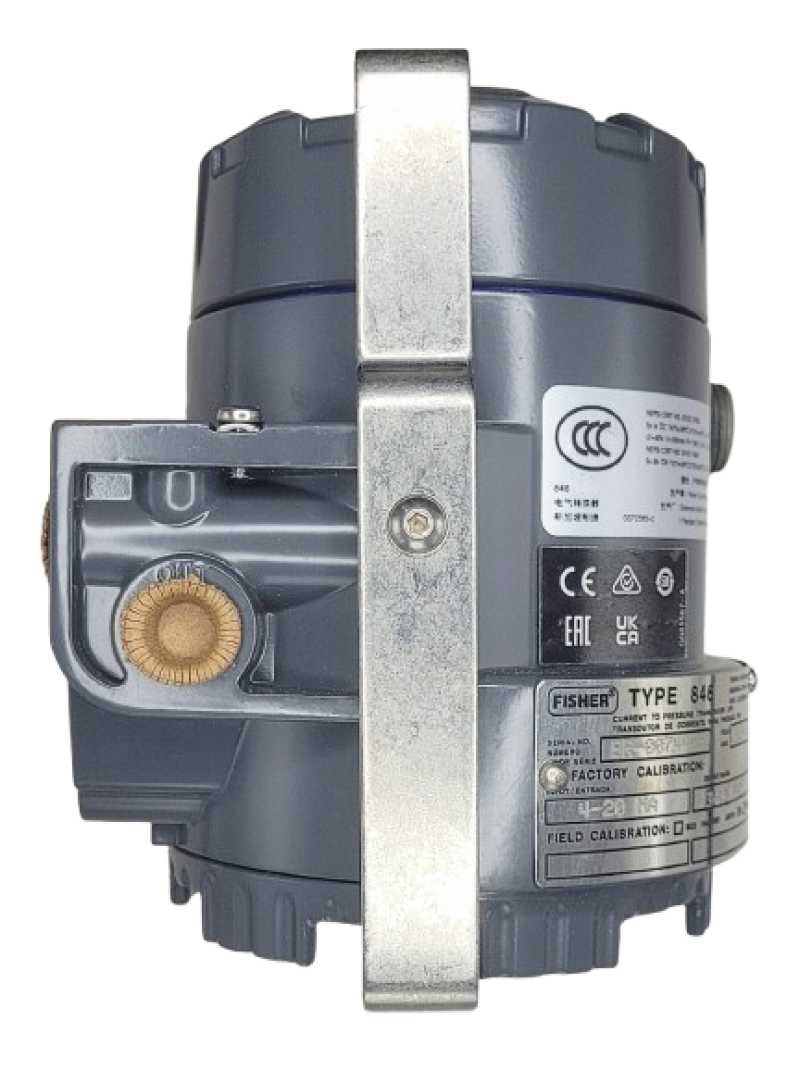

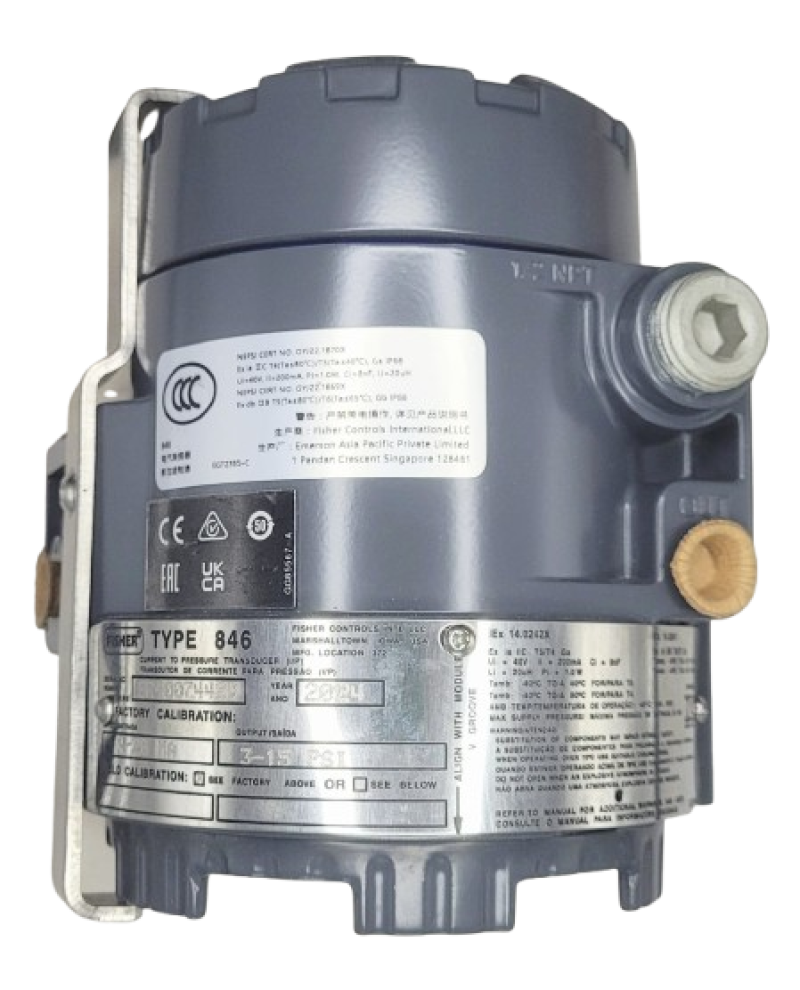

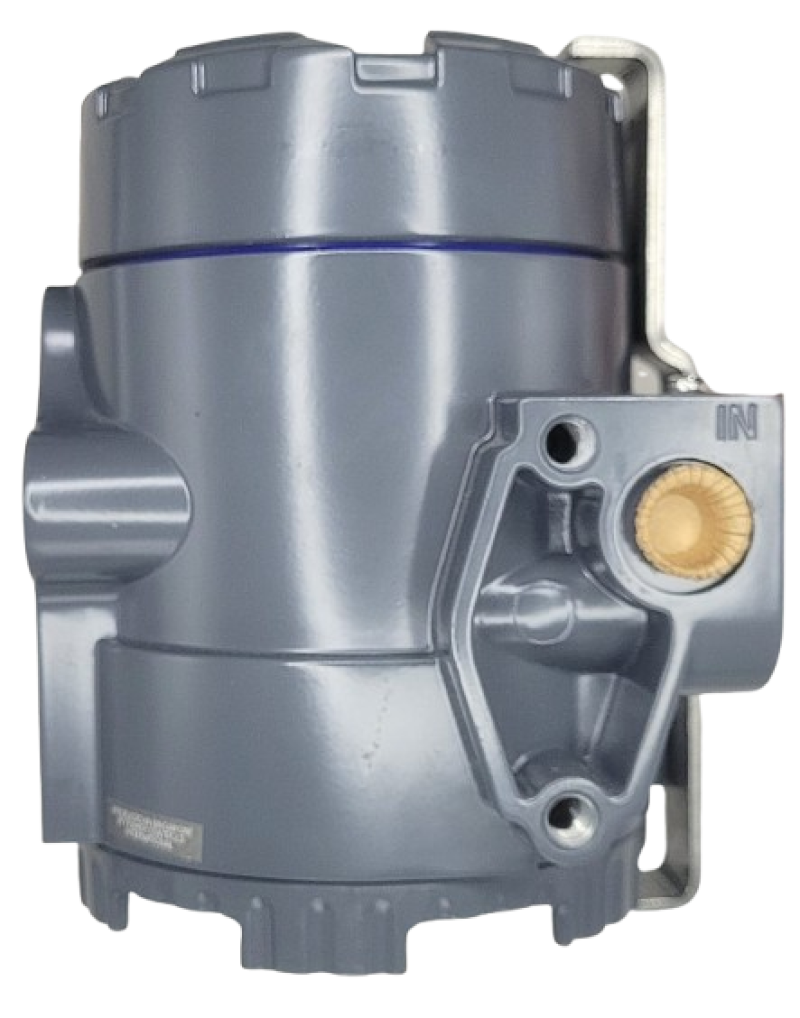

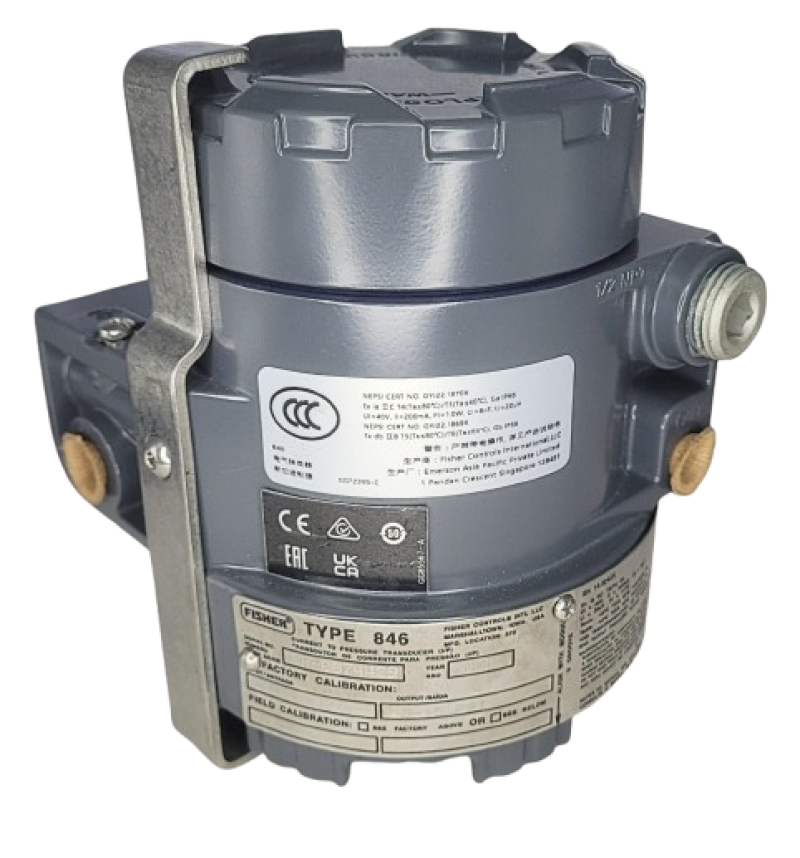

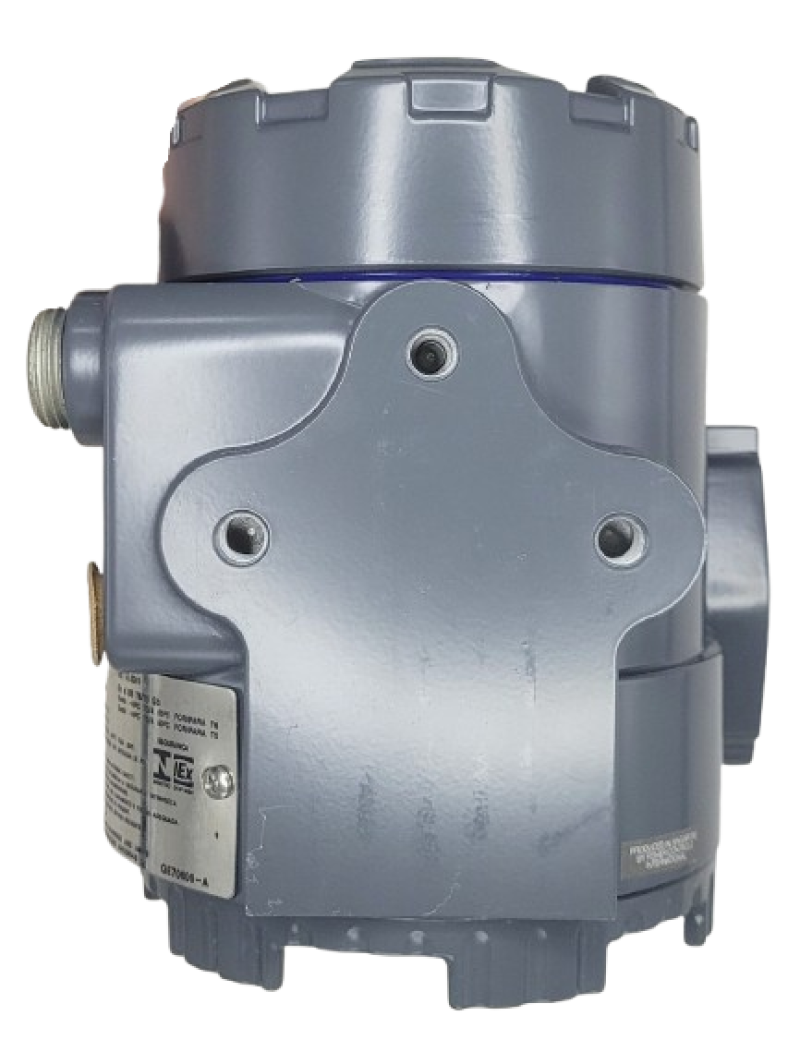

Descritiva Técnica – Transdutor Eletropneumático I/P Fisher Type 846
O Fisher Type 846 é um transdutor eletropneumático do tipo I/P — corrente para pressão, desenvolvido para converter um sinal elétrico analógico em um sinal pneumático proporcional.
O equipamento recebe normalmente um sinal de entrada de 4 a 20 mA, proveniente de controladores, CLPs, sistemas digitais de controle distribuído ou outros dispositivos de automação, convertendo-o em um sinal pneumático de saída, geralmente na faixa de 3 a 15 psi, equivalente a aproximadamente 0,2 a 1,0 bar.
Sua principal função é permitir a integração entre sistemas eletrônicos de controle e equipamentos pneumáticos, como atuadores, válvulas de controle, posicionadores pneumáticos, dampers e outros dispositivos utilizados em processos industriais.
Princípio de funcionamento
O sinal elétrico de entrada atua sobre um sistema eletromagnético interno, responsável por controlar um conjunto pneumático de bocal e defletor.
A alteração da posição do defletor modifica a pressão no estágio piloto. Essa pressão comanda um amplificador pneumático interno, conhecido como booster, que fornece o sinal de pressão proporcional ao equipamento conectado.
O Fisher 846 possui um sistema interno de realimentação por sensor de pressão. Esse sistema monitora continuamente a pressão real de saída e compara o valor obtido com o sinal elétrico recebido.
Caso ocorram variações provocadas por alteração da pressão de alimentação, vazamentos na linha, vibrações ou mudanças na carga pneumática, o instrumento realiza correções automáticas, mantendo a saída estável e proporcional.
Características técnicas
O Fisher Type 846 apresenta entrada elétrica padrão de 4 a 20 mA em corrente contínua, podendo possuir faixas diferenciadas conforme a configuração do equipamento.
A saída pneumática mais comum é de 3 a 15 psi, porém algumas versões podem ser configuradas para outras faixas, como 3 a 27 psi, 6 a 30 psi ou 5 a 25 psi.
O equipamento pode trabalhar com ação direta ou inversa. Na ação direta, o aumento da corrente elétrica provoca o aumento da pressão pneumática de saída. Na ação inversa, o aumento da corrente provoca a redução da pressão de saída.
A pressão de alimentação pneumática deve ser fornecida por meio de ar comprimido limpo, seco e regulado. Em configurações padrão, a alimentação costuma ficar entre aproximadamente 18 e 24 psi, podendo variar conforme a faixa de saída selecionada.
O transdutor apresenta elevada precisão, estabilidade operacional e repetibilidade, sendo indicado para aplicações que exigem controle confiável e resposta rápida.
As conexões pneumáticas são normalmente de 1/4"-18 NPT, enquanto a conexão elétrica é geralmente de 1/2"-14 NPT.
O invólucro pode ser fabricado em alumínio com revestimento protetivo ou em aço inoxidável, dependendo da versão especificada.
O equipamento pode apresentar grau de proteção IP66 ou equivalente, sendo apropriado para instalação em ambientes industriais sujeitos a poeira, umidade e condições severas.
A temperatura de operação pode variar aproximadamente de -40 °C a +85 °C, conforme a configuração e a certificação do modelo.
Também podem ser fornecidas versões certificadas para instalação em áreas classificadas, com aprovações como ATEX, IECEx, FM, CSA e INMETRO, conforme o código completo do equipamento.
Principais vantagens
O Fisher Type 846 oferece elevada estabilidade na conversão do sinal elétrico em pneumático, boa resistência a vibrações e resposta dinâmica rápida.
Seu sistema eletrônico de realimentação reduz os efeitos causados por variações na pressão de alimentação e por possíveis vazamentos na linha pneumática.
O equipamento possui baixo consumo de ar comprimido, elevada capacidade de vazão de saída e ajustes de zero e span que facilitam sua calibração e adequação ao processo.
Sua construção modular também simplifica os procedimentos de inspeção, diagnóstico, manutenção e substituição de componentes.
Aplicações industriais
O transdutor eletropneumático Fisher Type 846 é utilizado principalmente em sistemas de controle de processos industriais que necessitam converter sinais eletrônicos em comandos pneumáticos.
Entre suas principais aplicações estão o acionamento de atuadores pneumáticos, comando de válvulas de controle, alimentação de posicionadores pneumáticos, controle de dampers, registros de ar e outros dispositivos pneumáticos.
É amplamente empregado nos setores químico, petroquímico, sucroenergético, papel e celulose, mineração, óleo e gás, geração de energia, alimentos, bebidas, saneamento e demais processos industriais automatizados.
Considerações finais
O Fisher Type 846 é um transdutor I/P robusto e confiável, indicado para aplicações industriais que exigem conversão precisa de sinais de corrente elétrica em sinais pneumáticos.
A faixa de entrada, a faixa de saída, a pressão de alimentação, o material do invólucro, o tipo de ação e as certificações devem ser confirmados por meio do código completo e da plaqueta de identificação do equipamento.
