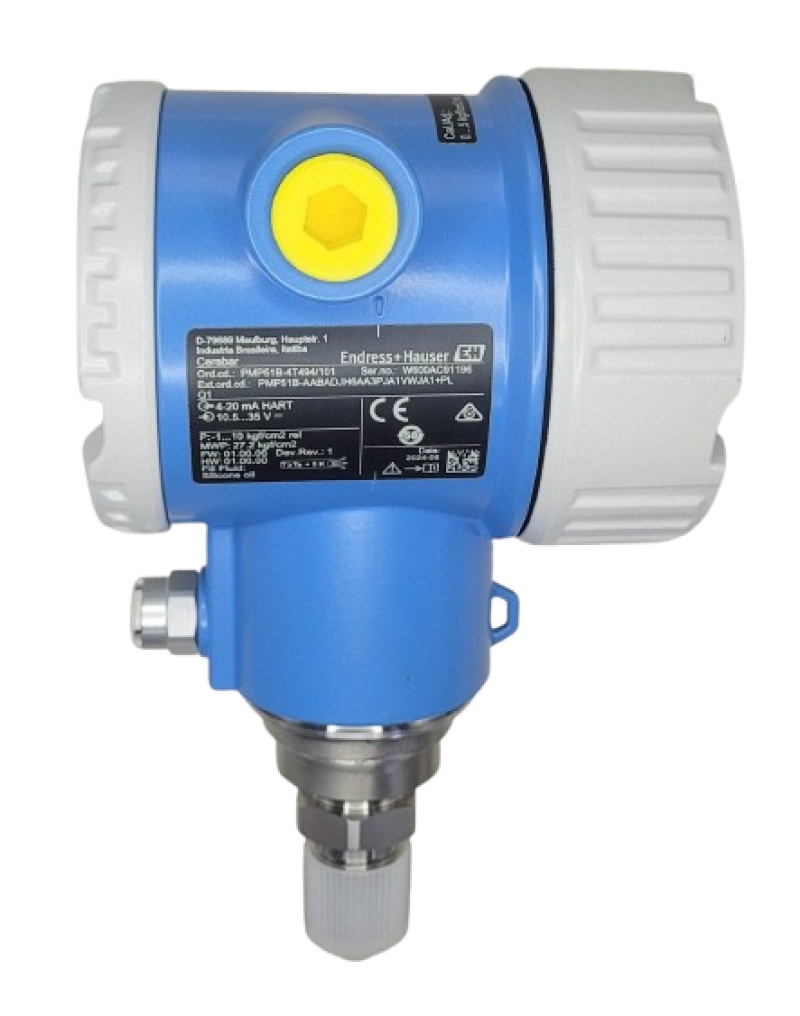

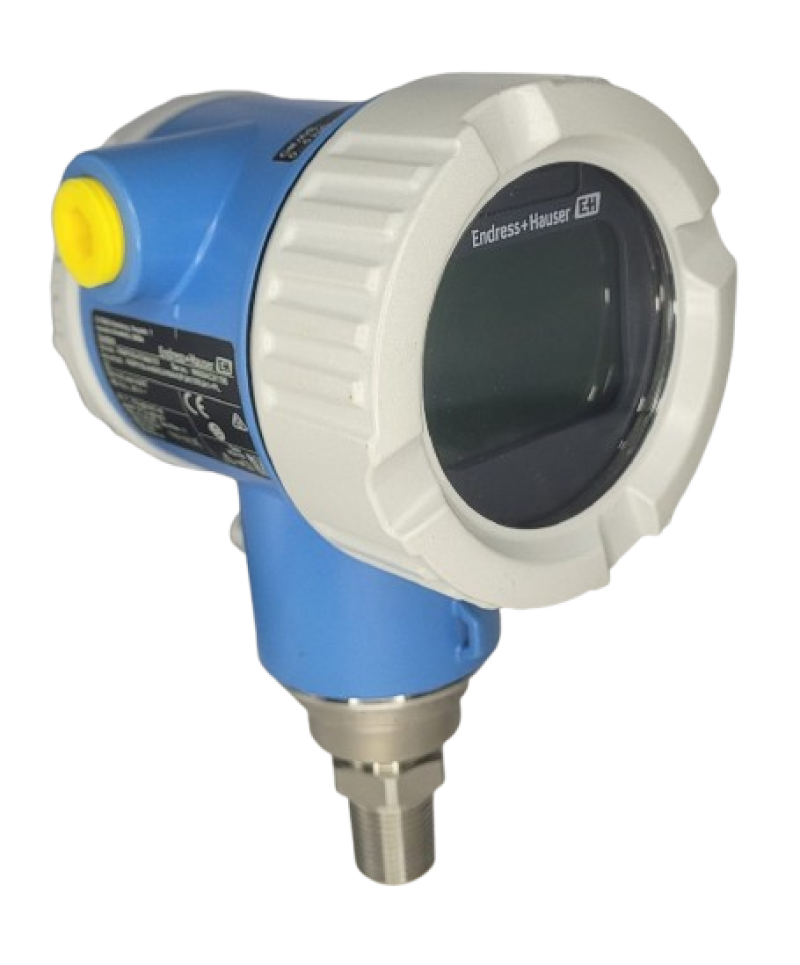

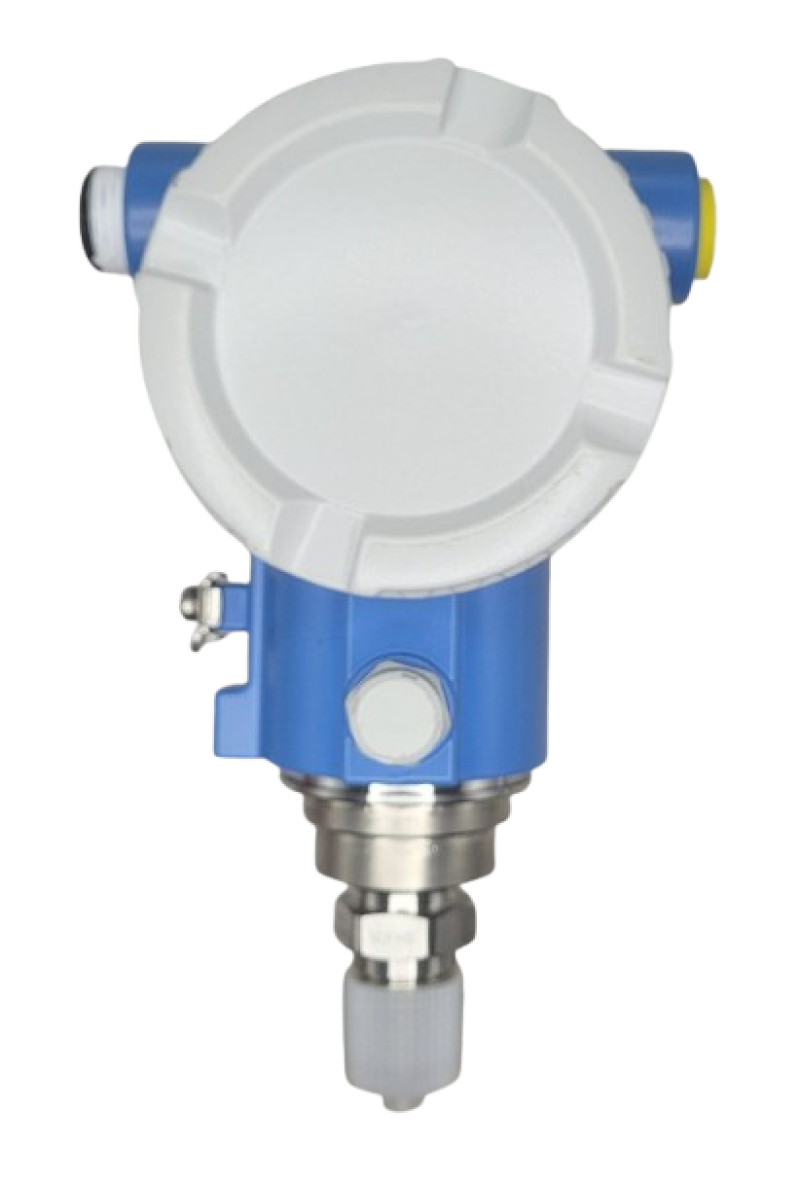

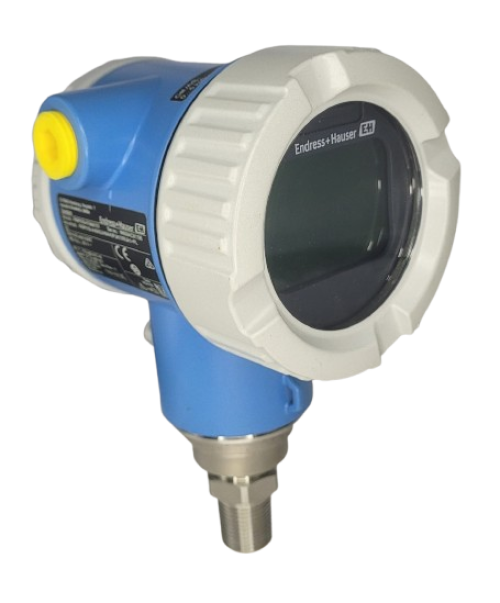

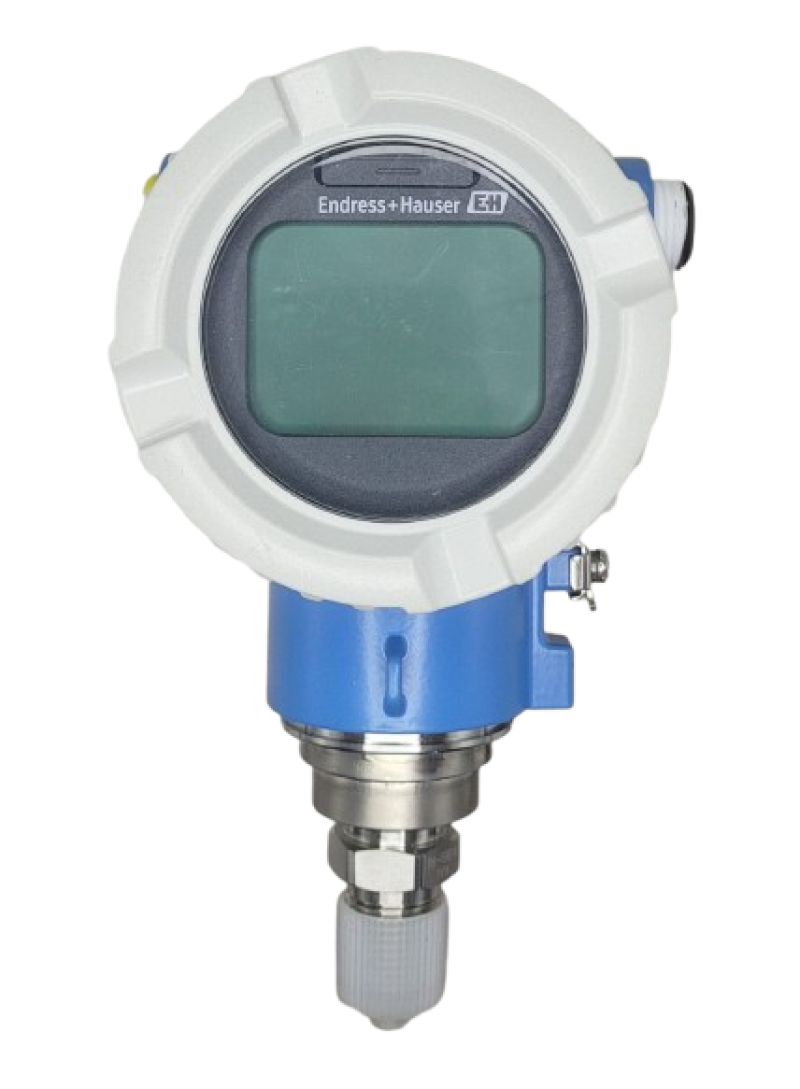

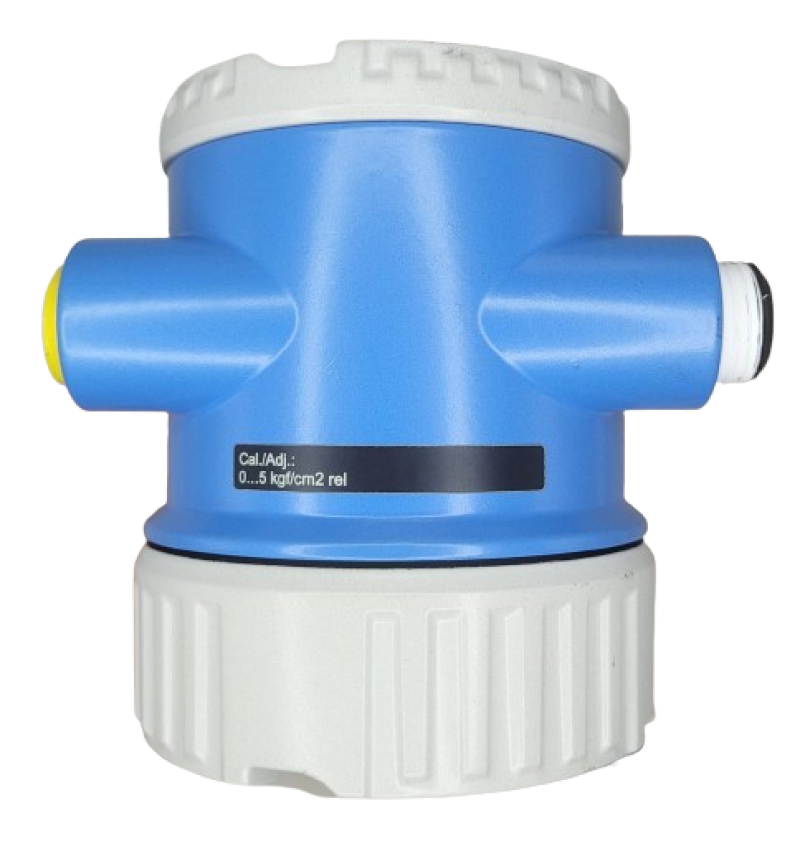

Descritiva Técnica – Transmissor de Pressão Cerabar PMP51B
Fabricante: Endress+Hauser
Modelo: Cerabar PMP51B
Código de referência: PMP51B-4T494/101
O Cerabar PMP51B é um transmissor digital de pressão desenvolvido para medição precisa e contínua de pressão manométrica ou absoluta, podendo também ser utilizado na determinação de nível hidrostático, volume ou massa em tanques e processos industriais contendo líquidos ou gases.
O equipamento utiliza uma célula de medição com membrana metálica, na qual a pressão aplicada ao diafragma é transferida, por meio de fluido de enchimento, para um elemento sensor semicondutor. Essa tecnologia proporciona elevada estabilidade, resistência à sobrepressão e confiabilidade em aplicações industriais severas.
Características técnicas gerais
Princípio de medição: pressão absoluta ou manométrica;
Elemento sensor com membrana metálica soldada;
Aplicação em líquidos e gases;
Medição de pressão de processo e nível hidrostático;
Faixas de medição disponíveis entre 400 mbar e 400 bar, conforme a célula selecionada;
Limite máximo de sobrepressão disponível de até 700 bar, condicionado à célula e à conexão de processo;
Exatidão padrão de até ±0,075%;
Versão de alta precisão disponível com exatidão de até ±0,055%;
Estabilidade de longo prazo de até 0,1% da faixa nominal por ano;
Temperatura ambiente de operação: −40 a +85 °C;
Temperatura padrão de processo: −40 a +125 °C;
Temperaturas de processo de até +400 °C quando equipado com selo diafragma apropriado.
Sinal de saída e comunicação
Dependendo da configuração eletrônica selecionada, o Cerabar PMP51B pode ser fornecido com:
Saída analógica de 4 a 20 mA, sistema a dois fios;
Saída de 4 a 20 mA com comunicação digital HART sobreposta;
Comunicação PROFINET sobre Ethernet-APL;
Comunicação Bluetooth opcional para configuração e diagnóstico remoto por meio do aplicativo SmartBlue;
Sinalização de falhas conforme recomendação NAMUR NE 43, nas versões correspondentes.
Nas versões analógicas ou HART, a alimentação é normalmente de 10,5 a 35 Vcc para equipamentos sem certificação ou com proteção Ex d/Ex e, e de 10,5 a 30 Vcc para versões com segurança intrínseca Ex i.
Construção e proteção
O instrumento possui construção robusta para instalação em campo, com opções de conexões de processo roscadas ou flangeadas. As partes molhadas podem ser fornecidas em materiais como aço inoxidável 316L, Alloy C, tântalo, Monel e PTFE, conforme a compatibilidade química exigida pela aplicação.

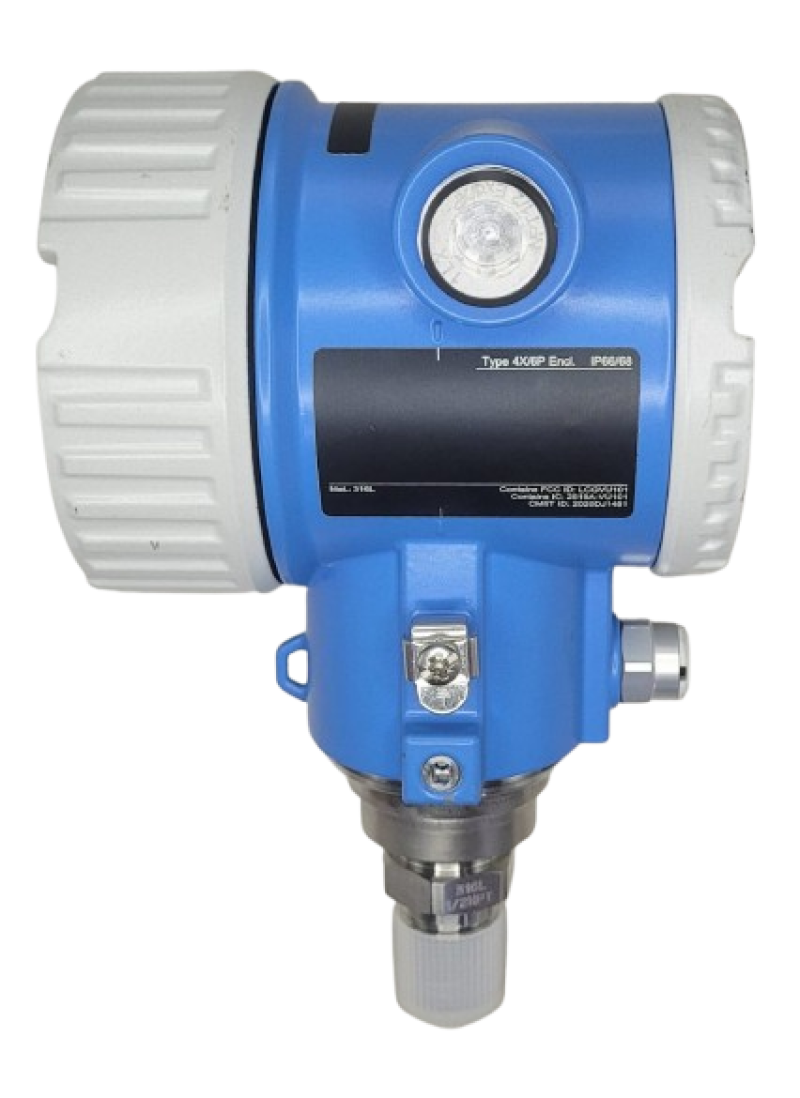

O conjunto de invólucro e conexão de processo pode apresentar grau de proteção de até IP66/IP68 e NEMA Tipo 4X/6P, dependendo da entrada elétrica, do conector e da configuração adquirida.
Operação e diagnóstico
O Cerabar PMP51B foi projetado para proporcionar comissionamento simplificado, utilizando menus orientados, assistentes de configuração e funções de diagnóstico. Nas versões compatíveis, a parametrização pode ser realizada localmente ou remotamente por ferramentas como SmartBlue, FieldCare e DeviceCare.
A tecnologia de diagnóstico permite identificar anomalias no processo ou no circuito de medição, auxiliando na manutenção preventiva, na redução de paradas e no aumento da disponibilidade operacional. Algumas configurações também oferecem recursos de verificação e diagnóstico por meio da Heartbeat Technology.
Principais aplicações
O transmissor é indicado para:
Monitoramento de pressão em tubulações e equipamentos;
Medição de pressão em líquidos e gases;
Medição de nível hidrostático em tanques e reservatórios;
Controle de bombas, filtros e sistemas pressurizados;
Processos químicos, petroquímicos, alimentícios, farmacêuticos, de saneamento, mineração, papel e celulose, óleo e gás e geração de energia;
Aplicações que exigem elevada estabilidade, precisão e disponibilidade operacional.
Vantagens
Elevada precisão e estabilidade de longo prazo;
Construção robusta para ambientes industriais;
Alta resistência à sobrepressão;
Diversas opções de materiais e conexões de processo;
Possibilidade de comunicação HART, Ethernet-APL ou Bluetooth;
Configuração e diagnóstico simplificados;
Opções para áreas classificadas;
Possibilidade de aplicação em sistemas instrumentados de segurança, conforme a certificação adquirida;
Facilidade de integração com sistemas de controle, supervisão e gerenciamento de ativos.
