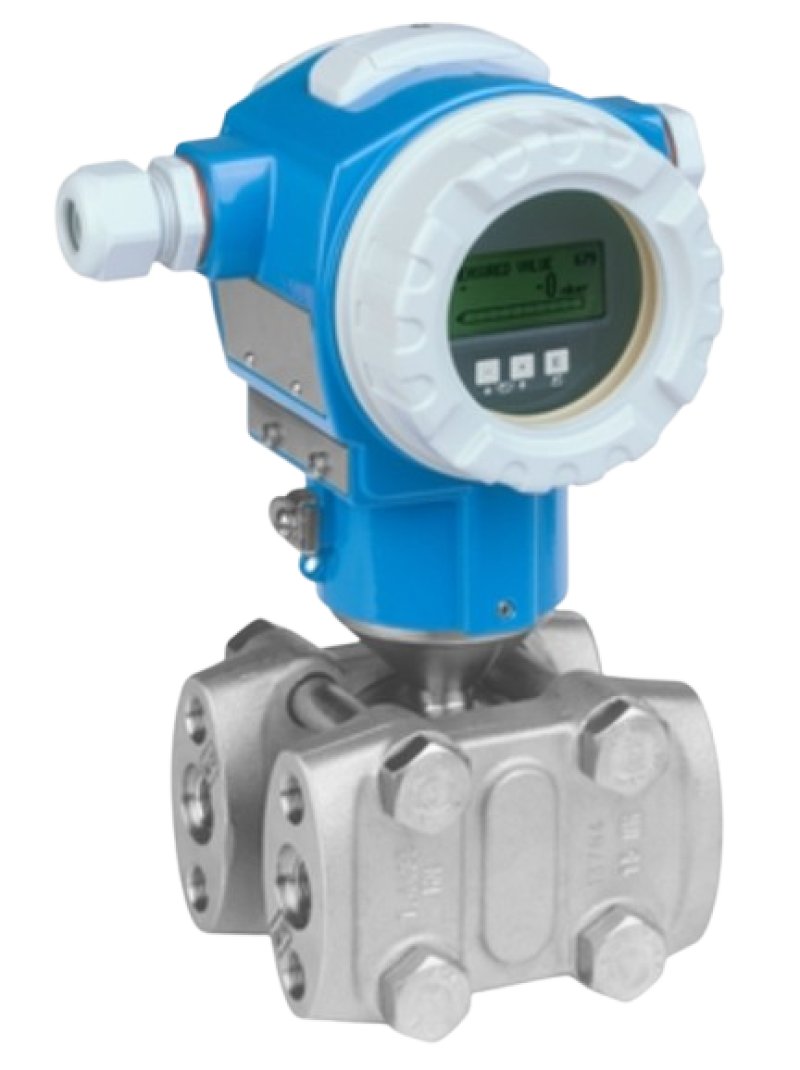

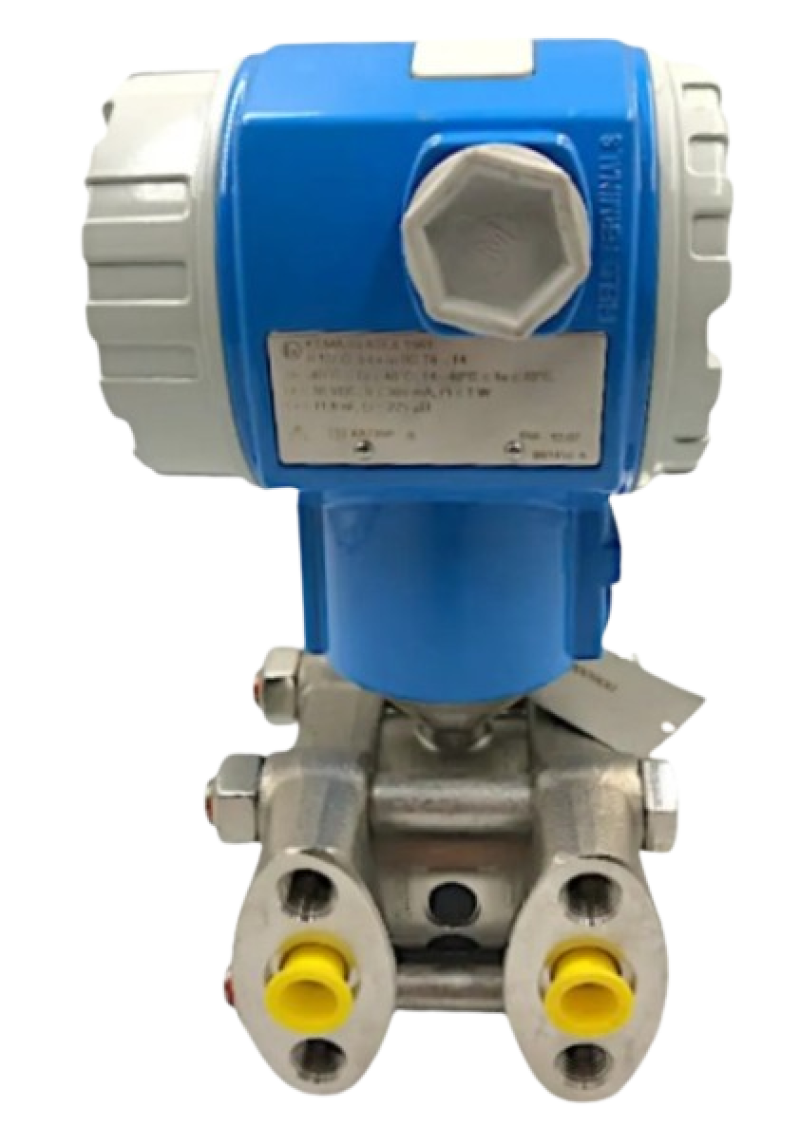

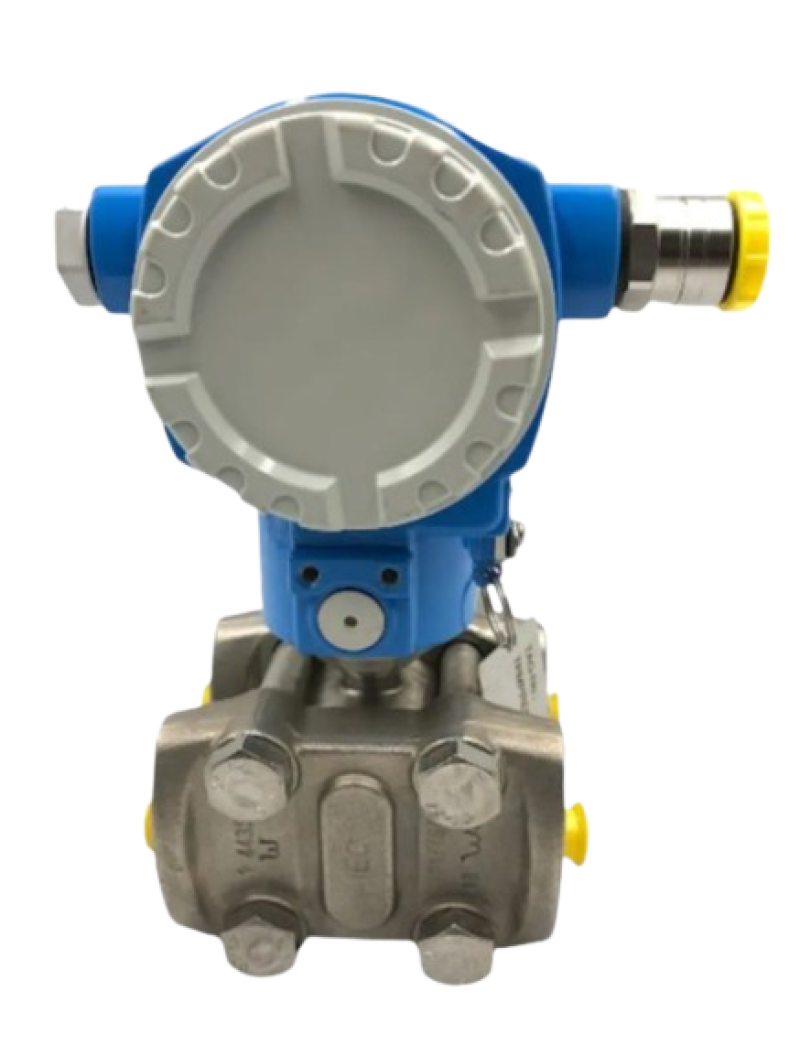

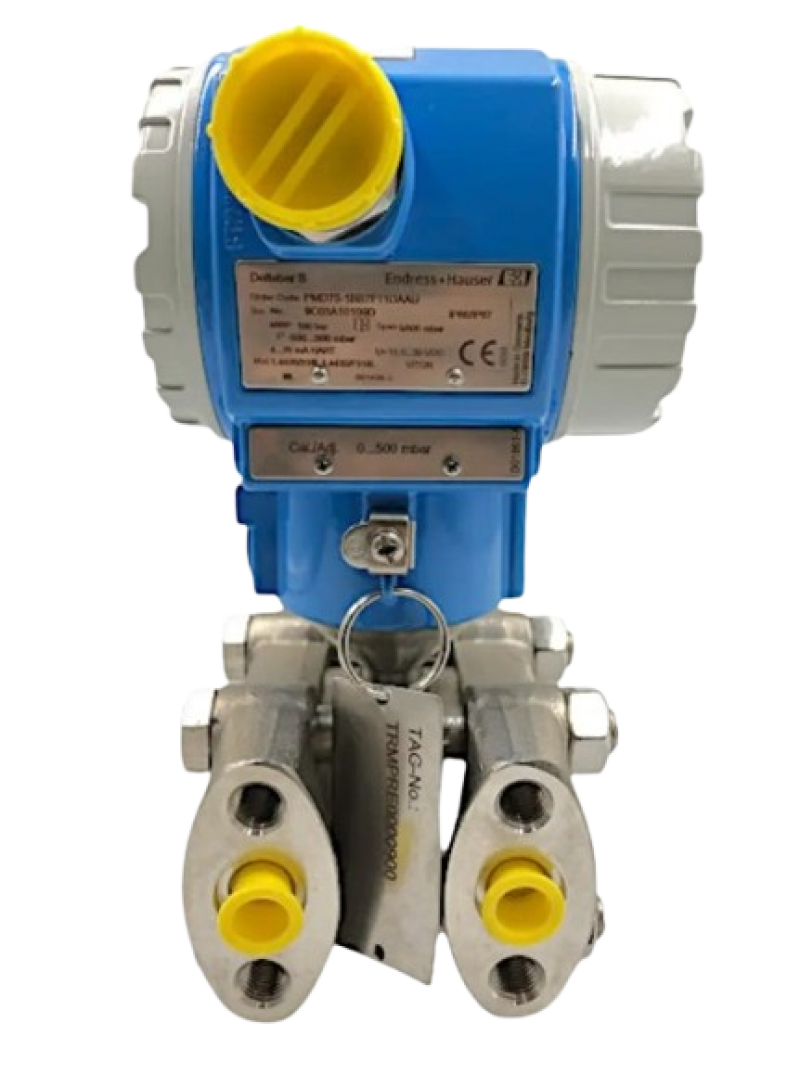

Descritiva Técnica – Transmissor de Pressão Diferencial Endress+Hauser Deltabar PMD75
O Endress+Hauser Deltabar S PMD75 é um transmissor eletrônico inteligente desenvolvido para medição contínua de pressão diferencial em processos industriais envolvendo líquidos, gases e vapores. O equipamento utiliza sensor piezorresistivo de alta estabilidade, protegido por membranas metálicas soldadas, proporcionando elevada confiabilidade, precisão e resistência às condições severas de operação.
Seu princípio de funcionamento baseia-se na comparação entre as pressões aplicadas nas conexões de alta pressão — identificada como lado HP ou “+” — e baixa pressão — identificada como lado LP ou “−”. A diferença entre essas duas pressões é convertida pelo sensor em um sinal eletrônico proporcional, que pode ser transmitido ao sistema de controle, CLP, indicador ou sistema supervisório.
O Deltabar PMD75 pode ser utilizado diretamente na medição de pressão diferencial ou aplicado em sistemas de medição indireta de outras variáveis de processo, como:
Medição de nível em tanques fechados e pressurizados;
Medição de volume ou massa de líquidos;
Medição de vazão em conjunto com placas de orifício, tubos Pitot, bocais ou outros elementos primários;
Monitoramento da perda de carga em filtros;
Monitoramento de bombas, trocadores de calor e tubulações;
Detecção de obstruções e alterações no desempenho do processo.
O transmissor apresenta exatidão padrão de até ±0,05%, podendo alcançar até ±0,035% na versão Platinum, garantindo boa repetibilidade e estabilidade para aplicações de controle, monitoramento e segurança de processo. As faixas de pressão diferencial disponíveis podem variar aproximadamente entre 0,25 mbar e 40 bar, conforme a célula de medição e a configuração selecionada.
Características técnicas principais
Tipo: transmissor inteligente de pressão diferencial;
Princípio de medição: sensor piezorresistivo;
Membranas de processo metálicas e soldadas;
Aplicação em líquidos, gases e vapores;
Faixas diferenciais disponíveis conforme a célula selecionada;
Exatidão padrão de até ±0,05%;
Exatidão opcional Platinum de até ±0,035%;
Temperatura de processo típica: –40 a +85 °C;
Sinal de saída analógico 4 a 20 mA com comunicação HART;
Versões disponíveis com PROFIBUS PA ou FOUNDATION Fieldbus;
Display digital local opcional;
Configuração local por três teclas;
Ajuste de zero, span, amortecimento e unidades de engenharia;
Funções internas de autodiagnóstico;
Indicação de mensagens de falha e advertência;
Gerenciamento de parâmetros através do módulo de memória HistoROM;
Possibilidade de instalação em suporte para tubo de 2" ou parede;
Conexões para utilização com manifold de três ou cinco válvulas;
Construção modular, facilitando manutenção e substituição de componentes.

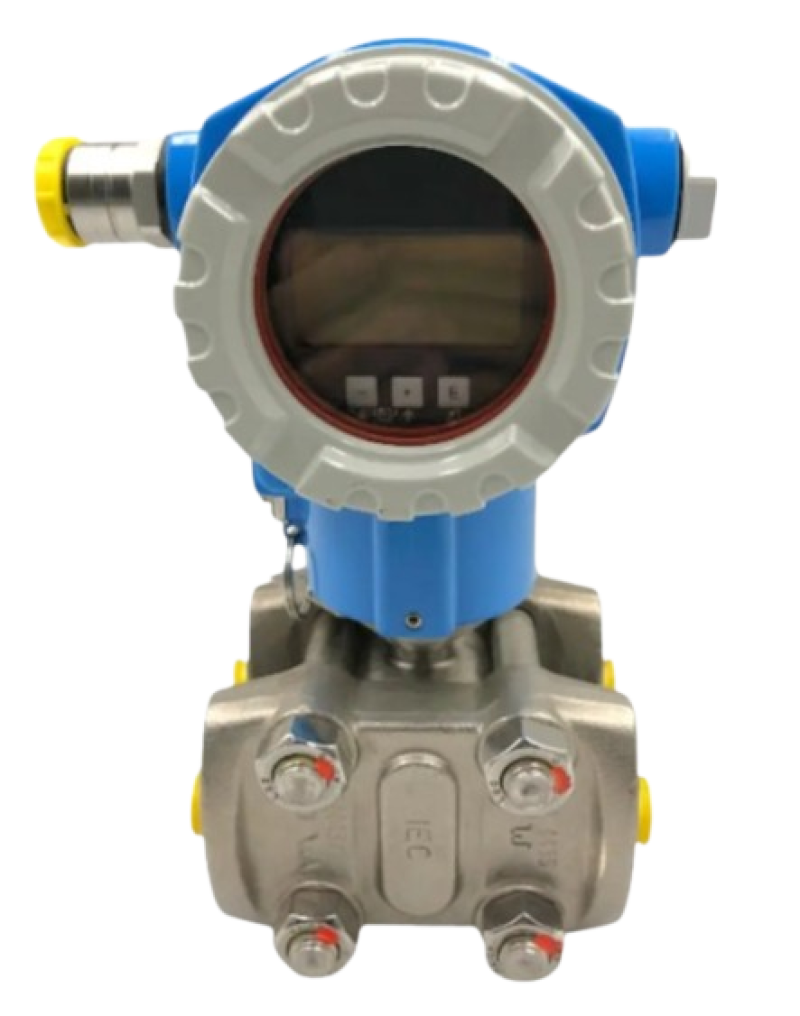

O display local opcional utiliza tecnologia LCD e permite visualizar o valor medido, unidades de engenharia, gráfico de barras, mensagens de diagnóstico e parâmetros de configuração. O menu orientado facilita o comissionamento, a operação e a identificação de falhas, podendo o display ser reposicionado em incrementos de 90° para melhorar a leitura conforme a posição de instalação.
As partes molhadas podem ser fornecidas em materiais como aço inoxidável 316L, Alloy C276, Monel, tântalo ou combinações especiais, dependendo da compatibilidade química exigida pelo fluido. As membranas de processo também podem ser configuradas em diferentes materiais, incluindo aço inoxidável 316L, Alloy C, tântalo e revestimentos especiais.
O equipamento pode ser fornecido com certificações internacionais para instalação em áreas classificadas, aplicações marítimas, proteção contra transbordamento e sistemas instrumentados de segurança. O PMD75 foi desenvolvido conforme os requisitos da IEC 61508, podendo integrar funções de segurança classificadas como SIL 2 ou SIL 3, dependendo da arquitetura e da configuração do sistema.
Aplicações industriais
O Deltabar PMD75 é indicado para utilização nos setores químico, petroquímico, papel e celulose, mineração, siderurgia, açúcar e álcool, alimentos e bebidas, geração de energia, saneamento, óleo e gás, farmacêutico e demais processos que necessitem de medição confiável de pressão diferencial, nível ou vazão.
Considerações de especificação
A faixa de medição, pressão estática admissível, material das membranas, conexões ao processo, comunicação, alimentação elétrica, grau de proteção e certificação para área classificada devem ser confirmados pelo código completo de pedido do equipamento, pois o PMD75 possui diversas possibilidades de configuração.
Em resumo, o Endress+Hauser Deltabar PMD75 é uma solução robusta e precisa para medição de pressão diferencial, oferecendo comunicação digital, diagnóstico avançado, estabilidade de longo prazo e flexibilidade para diferentes aplicações industriais.
