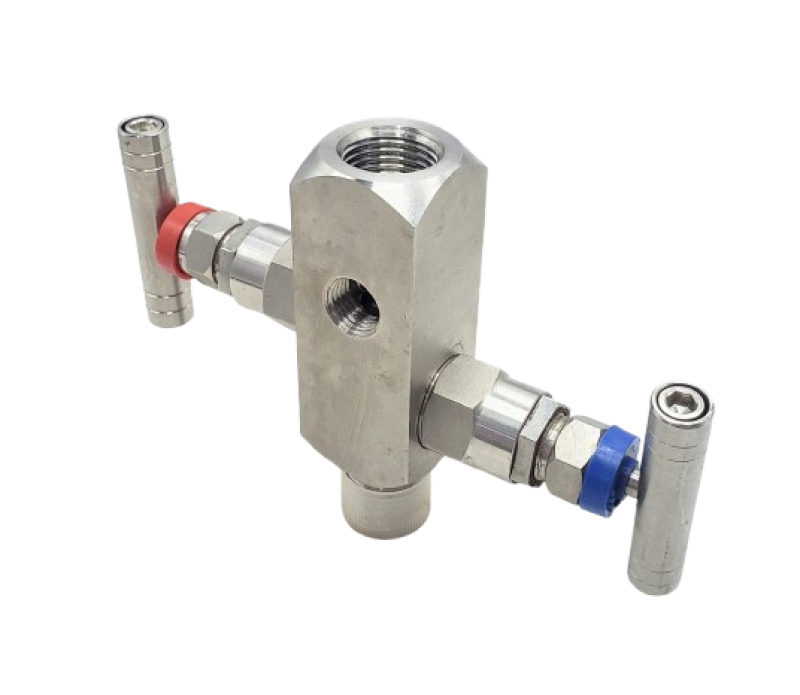

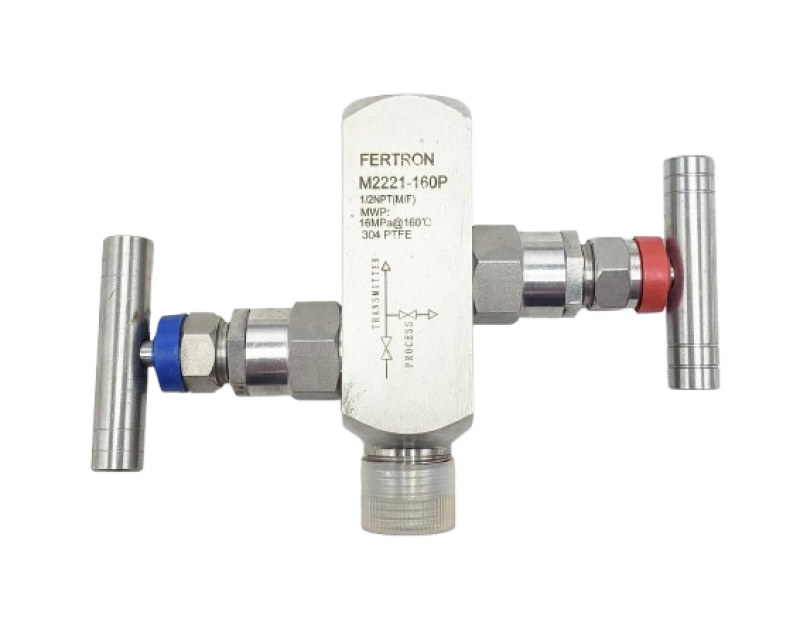

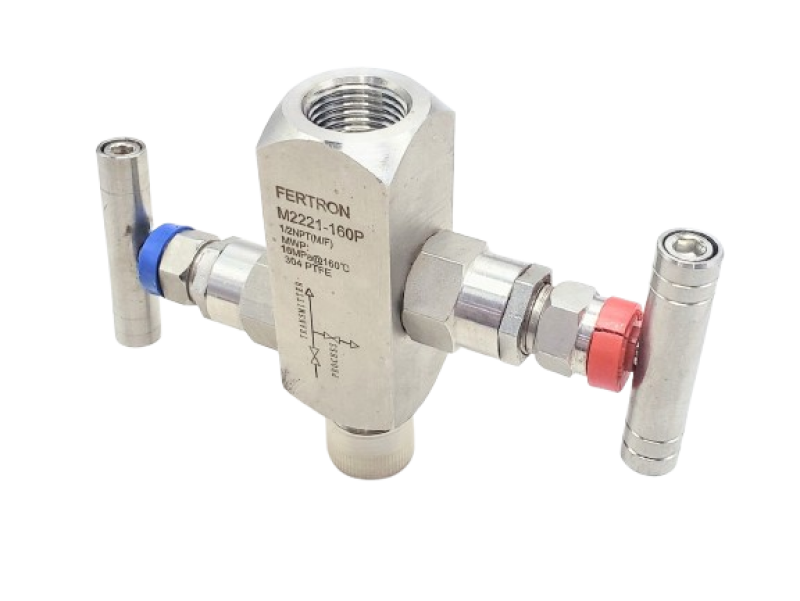

Válvula Manifold 2 Vias – Fertron (Modelo M2221?160P)

Definição:
A válvula manifold 2 vias é um componente de instrumentação utilizado para controle, isolamento e bloqueio de fluxo em sistemas de processo ou de medição, especialmente em transmissões de pressão e aplicações de instrumentação. Esse tipo de manifold concentra válvulas de bloqueio e dreno em um único corpo, reduzindo pontos de vazamento e facilitando manutenção de instrumentos como transmissores de pressão ou manômetros.

Principais Características:

• Configuração: 2 vias, com válvula de bloqueio e válvula de drenagem integradas no mesmo corpo.

• Material de construção: Aço inoxidável (SS304 ou SS316), garantindo resistência à corrosão e durabilidade em ambientes industriais severos.

• Vedação: Gaveta de vedação em PTFE (teflon), proporcionando baixo atrito, vedação eficiente e longa vida útil.

• Tipo de válvula: Válvulas tipo agulha com obturadores não rotativos, garantindo operação suave e confiável.

• Conexões: Roscas padrão ½″ NPT macho x fêmea ou fêmea x fêmea, conforme a versão.

• Pressão máxima de trabalho: Projetada para suportar altas pressões, tipicamente até 6000?psi a 20?°C.

• Teste de qualidade: Fabricada e testada hidrostática e dimensionalmente para garantir desempenho seguro e confiável.

Função e Aplicações:

• Isolamento de instrumentos de medição sem interromper o processo principal.

• Facilitar calibração e manutenção, permitindo bloquear o instrumento e drenar a pressão acumulada antes da remoção ou serviço.

• Redução de pontos de vazamento ao eliminar a necessidade de múltiplas válvulas isoladas e conexões de tubo.

Modo de Operação:
Durante a operação normal, a válvula de bloqueio do manifold permanece aberta para permitir a passagem do fluido para o instrumento conectado, enquanto a válvula de drenagem fica fechada. Para manutenção ou calibração, o operador fecha a válvula de bloqueio do processo e abre a válvula de dreno para aliviar a pressão antes de proceder.
