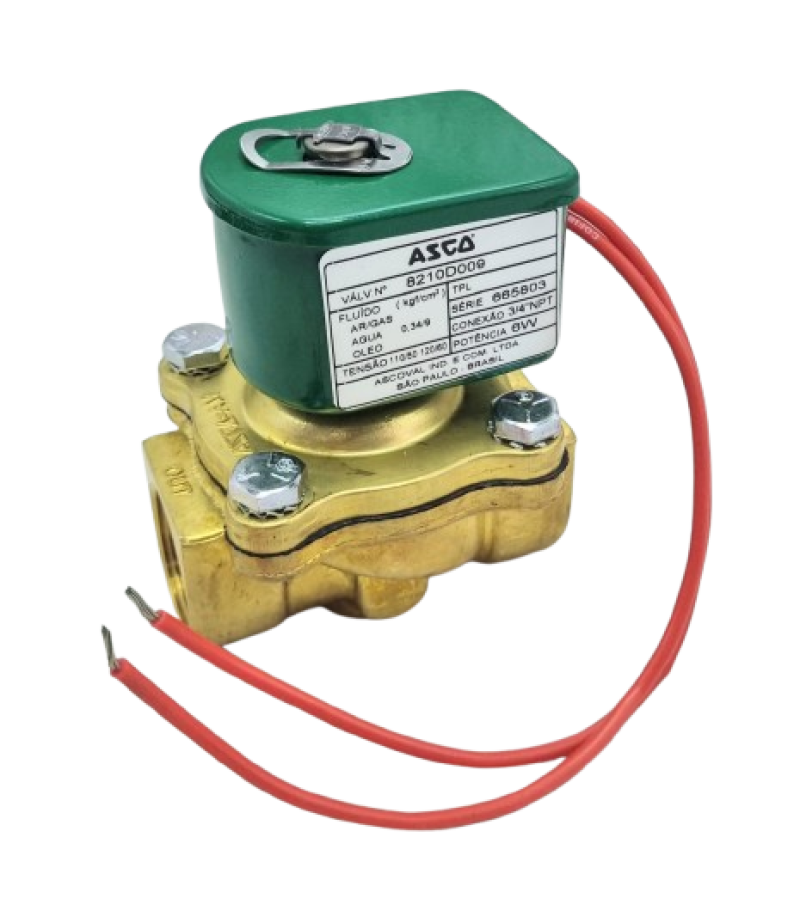

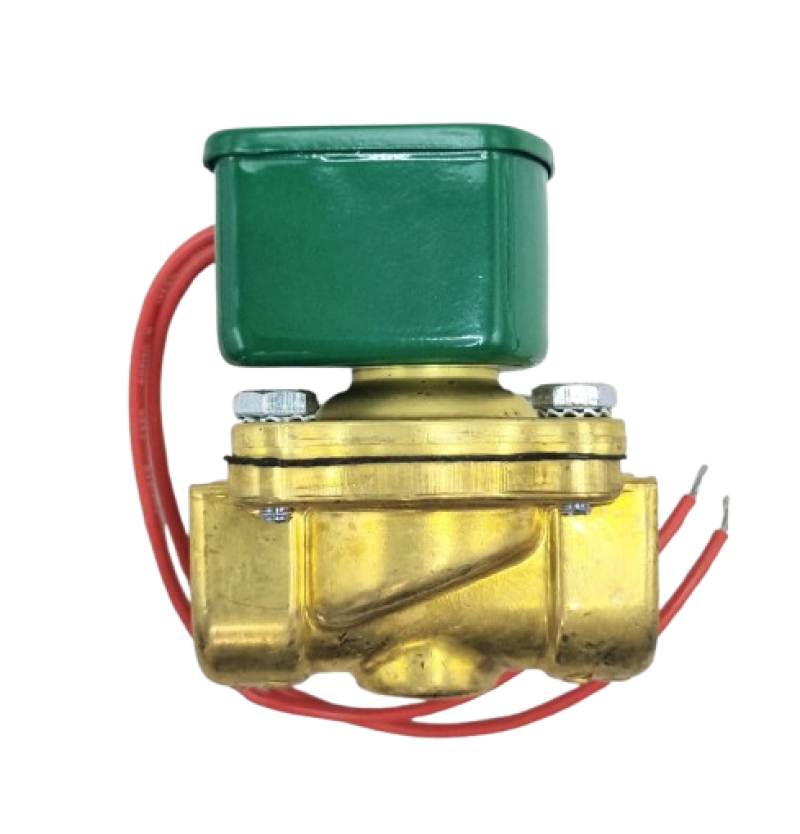

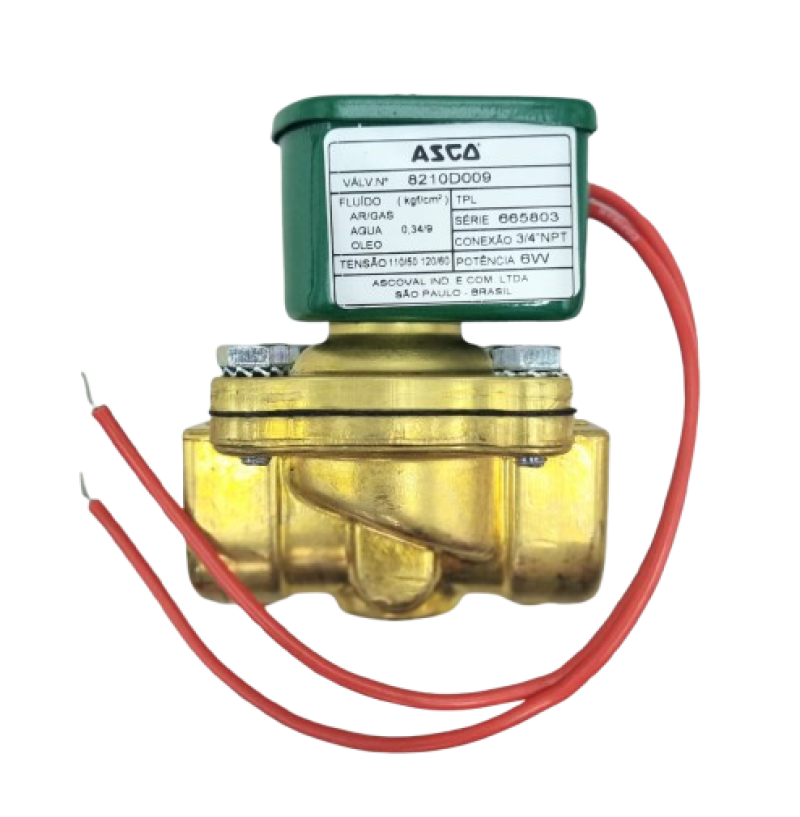

Válvula Solenóide ASCO Série 8210 — Modelo 8210D009

Definição:
Válvula solenóide industrial da linha ASCO Série 8210, projetada para controle automático de fluxo de fluidos como ar, água e óleos leves em sistemas de automação e controle de processos. A válvula opera por ação elétrica da bobina solenóide, que comuta internamente a passagem do fluido conforme o sinal elétrico aplicado.

Principais Características:

• Tipo de operação: Válvula 2?vias (2/2), normalmente fechada (permanece fechada sem alimentação elétrica e abre quando energizada).

• Acionamento elétrico: Bobina solenóide disponível em diferentes tensões, AC ou DC, dependendo da versão (como 24?VDC, 120?VAC, entre outras).

• Material do corpo: Latão ou aço inoxidável, com juntas de vedação em NBR, PTFE, EPDM, Viton ou outros materiais compatíveis com o fluido.

• Construção pilotada: Utiliza princípio de atuação pilotada, reduzindo a energia necessária para abrir a válvula em pressões operacionais típicas.

• Coeficiente de fluxo: Tipicamente fator de vazão (Cv) em torno de 5, garantindo boa capacidade de fluxo.

• Conexões: Rosca padrão NPT ou BSP, conforme aplicação e versão do modelo.

Faixa de Operação:

• Pressão de operação: Geralmente de cerca de 5?psi até 90–150?psi, dependendo do fluido e da versão.

• Temperatura de operação: Até aproximadamente 65?°C.

• Compatibilidade de fluídos: Ar comprimido, gases inertes, água e óleo leve não corrosivo.

Aplicações Comuns:

• Controle de fluxo em sistemas pneumáticos e hidráulicos leves.

• Automação industrial e máquinas de processo.

• Equipamentos agrícolas, HVAC, sistemas de irrigação e controle de água.

Modo de Funcionamento:
Ao receber alimentação elétrica, a bobina gera um campo magnético que desloca o êmbolo interno, permitindo a passagem do fluido pelo corpo da válvula. Quando a alimentação é removida, a mola retorna o êmbolo ao estado fechado, interrompendo o fluxo. A configuração normalmente fechada garante que o fluxo seja bloqueado na ausência de energia.
